汽车尾气排气系统内部构造和原理，一图胜过千言万语
发布时间：2026-01-30 11:51:42

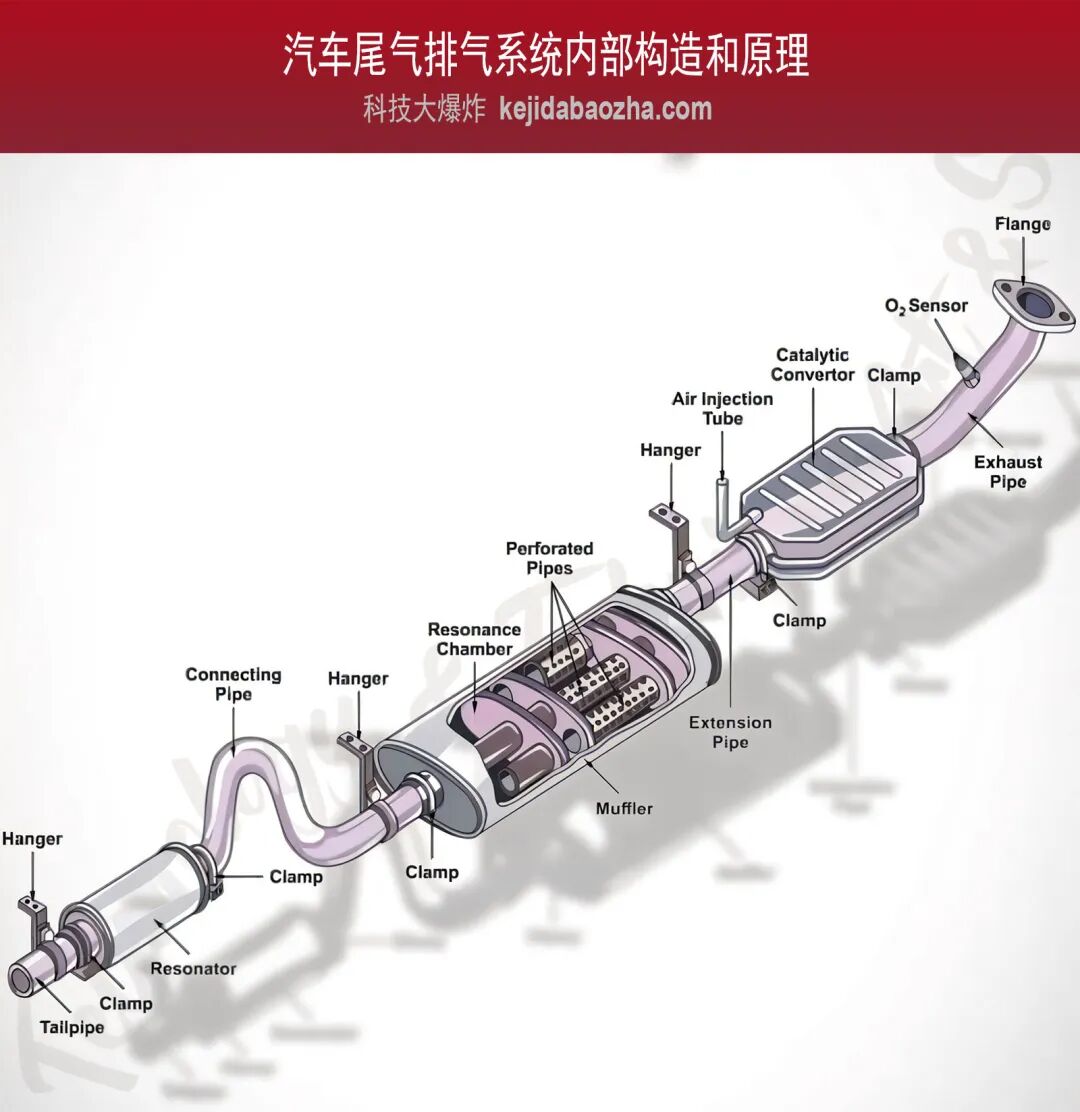

当我们探究汽车尾气如何 “有序排出” 并实现净化降噪时，排气系统的内部构造就成了关键线索，这张图恰似一份 “排气系统蓝图”，为我们标注了各个功能部件。汽车尾气排气系统内部构造和原理（点击上图看大图）
它展示了从尾气排出到净化消音的完整流程：排气管道（Exhaust Pipe）承接发动机排出的废气，经催化转化器（Catalytic Convertor）净化有害气体，消音器（Muffler）内的共振腔（Resonance Chamber）和穿孔管（Perforated Pipes）实现降噪，谐振器（Resonator）进一步优化声浪；同时，氧传感器（O₂ Sensor）监测排气成分，空气喷射管（Air Injection Tube）辅助净化，各部件通过法兰（Flange）、卡箍（Clamp）连接，吊架（Hanger）保障系统稳定。这些部件协同工作，既完成废气的净化处理，又实现排气噪音的有效控制，清晰呈现了排气系统的结构逻辑与功能分工，是学习汽车排气系统知识的直观参考。
尾气排放零部件中英文名称对照：
Catalytic Convertor：催化转化器
